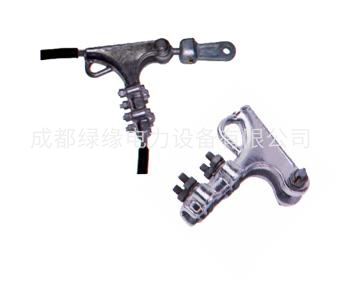

NLL系列輸電用螺栓型鋁合金耐張線夾
一、產品介紹
NLL系列螺栓型鋁合金耐張線夾適用于10kV及以下架空線路中，在耐張桿上固定鋁鉸線或鋼芯鋁鉸線，用于架空絕緣鋁導線時和絕緣罩配套使用，起絕緣防護作用。
二、產品特點
a、夾體用高強度鋁合金制造。
b、外表光潔，使用壽命長。
c、安裝使用方便。
d、無電能損耗，是節能認證產品。
NLL系列螺栓型鋁合金耐張線夾適用于10kV及以下架空線路中，在耐張桿上固定鋁鉸線或鋼芯鋁鉸線，用于架空絕緣鋁導線時和絕緣罩配套使用，起絕緣防護作用。
二、產品特點
a、夾體用高強度鋁合金制造。
b、外表光潔，使用壽命長。
c、安裝使用方便。
d、無電能損耗，是節能認證產品。
NLL系列輸電用螺栓型鋁合金耐張線夾型號及參數：
| 型號 | 使用導線直徑范圍(含鋁綁帶)mm | 主要尺寸(mm) | U型螺絲 | 標稱破壞載荷(kN) | 參考重量(kg) | |||||
| L1 | L2 | R | C | M | 個數 | 直徑 | ||||
| NLL-1 | Φ5.0~15.5 | 140 | 130 | 8.0 | 19 | 16 | 2 | M12 | 40 | 0.85 |
| NLL-2 | Φ8.2~17.0 | 212 | 180 | 9.0 | 22 | 16 | 3 | M12 | 70 | 1.5 |
| NLL-3 | Φ11.4~20.0 | 295 | 150 | 10.0 | 24 | 16 | 4 | M14 | 70 | 2.74 |
| NLL-4 | Φ13.6~25.0 | 324 | 255 | 12.5 | 30 | 18 | 4 | M16 | 100 | 3.96 |
| NLL-5 | Φ16.0~32.0 | 400 | 320 | 16.0 | 36 | 22 | 5 | M16 | 120 | 5.65 |
| NLL-6 | Φ28.5~46.5 | 480 | 380 | 23.5 | 50 | 24 | 6 | M16 | 120 | 9.0 |
注：1、表中型號字母及數字意義為：N表示耐張線夾，L表示螺栓型，L表示鋁合金，數字表示產品序號；
2、本體和壓塊為鋁合金，具有節能效應，閉口銷為不銹鋼制件，其余為熱鍍鋅鋼制件；
3、線夾握力不小于導線計算拉斷力的95%；
4、鐵銷孔內加耐磨襯套成為耐磨耐張線夾。
