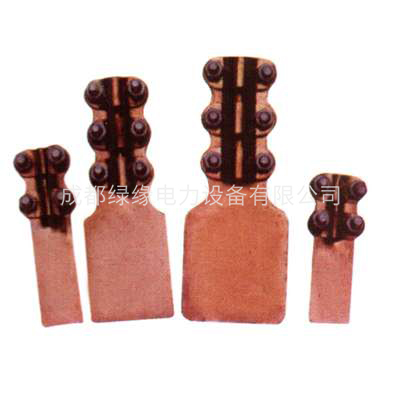

ST系列螺栓型銅設備線夾
一、產品用途
ST螺栓型鋁設備線夾適用于變電母線引下線與電氣設備（如變壓器、斷路器、隔離開關、空墻套管等）的出線端子接續。按照材料的不同出現端子分為銅質和鋁質兩大類。
二、產品特點
采用釬焊工藝，質地致密，強度高。避免了鑄造工藝引起的內部疏松、砂眼、夾渣等缺陷引起的壓接開裂、接觸不良等事故分險。
ST系列螺栓型銅設備線夾參數及型號：
| 型號 | 74標 | 適用導線截面(mm2) | 主要尺寸 | ||||
| A | B | L1 | L | ||||
| / | ST-1 | 35~50 | 圖1 | 4.5 | 40 | 65 | 120 |
| / | ST-2 | 70~95 | 4.5 | 40 | 80 | 136 | |
| ST-1A(B) | ST-3 | 35~50 | 圖2 | 4.5 | 40 | 65 | 145 |
| ST-2A(B) | ST-4 | 70~95 | 4.5 | 40 | 80 | 175 | |
| ST-3A(B) | ST-5 | 120~150 | 5 | 50 | 125 | 225 | |
| ST-4A(B) | ST-6 | 185~240 | 5 | 50 | 125 | 225 | |
| ST-5A(B) | / | 300~40 | 6 | 63 | 130 | 245 | |
| ST-2A(B)-80 | / | 70~95 | 圖1 | 5 | 80 | 80 | 185 |
| ST-3A(B)-80 | ST-7 | 120~150 | 圖2 | 5 | 80 | 125 | 239 |
| ST-4A(B)-80 | ST-8 | 185~240 | 5 | 80 | 125 | 239 | |
| ST-5A(B)-80 | / | 300~400 | 8 | 80 | 125 | 245 | |
| ST-2A(B)-100 | / | 70~95 | 6 | 100 | 80 | 205 | |
| ST-3A(B)-100 | / | 120~150 | 6 | 100 | 125 | 260 | |
| ST-4A(B)-100 | / | 185~240 | 6 | 100 | 125 | 260 | |
| ST-5A(B)-100 | / | 300~400 | 8 | 100 | 125 | 260 | |
| ST-6A(B)-100 | / | 500~630 | 8 | 100 | 125 | 260 | |
