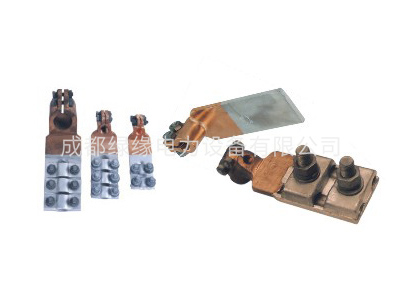

SBG系列銅鋁抱桿線夾
一、產品用途
抱桿線夾使用于電力變壓器、柱上開關、??真空斷路器??、高壓電氣的圓棒接線樁頭于導線、母排、端子的連接
二、產品特點
抱桿線夾抱桿端采用螺套加側開縫設計原理,線夾安裝在設備導電桿上后,在擰緊開縫兩側螺絲,具有電氣接觸面積大,接觸緊密牢固等優點,另一側分別采用壓板、平板、圓管等不同方式,與母排、導線、接線端子連接,適用范圍廣.
SBG系列銅鋁抱桿線夾參數及型號
SBG壓板式銅鋁抱桿線夾
| 型號 | 適用導線截面(mm2) | 主要尺寸(mm) | ||||
| M | D | L | A | B | ||
| SBG-M12B | 35~120 | 12 | 22 | 40 | 7 | 50 |
| SBG-M14B | 50~150 | 14 | 26 | 42 | 7 | 50 |
| SBG-M16B | 50~150 | 16 | 26 | 42 | 7 | 50 |
| SBG-M18B | 95~240 | 18 | 30 | 44 | 8 | 60 |
| SBG-M20B | 95~240 | 20 | 30 | 44 | 8 | 60 |
| SBG-M22B | 150~400 | 22 | 36 | 45 | 9 | 70 |
| SBG-M24B | 150~400 | 24 | 36 | 45 | 9 | 70 |
注：適用于園棒接線樁頭，與鋁導線的連接。
SBG-P平板式銅抱桿線夾
| 型號 | 主要尺寸(mm) | ||||
| M | D | L | A | B | |
| SBG-P-M12D | 12 | 22 | 40 | 7 | 40 |
| SBG-P-M14D | 14 | 26 | 42 | 7 | 40 |
| SBG-P-M16D | 16 | 26 | 42 | 7 | 40 |
| SBG-P-M18D | 18 | 30 | 44 | 8 | 42 |
| SBG-P-M20D | 20 | 30 | 44 | 8 | 42 |
注：適用于園棒接線樁頭，與鋁導線的連接
SBG-S銅鋁雙導線抱桿線夾
| 型號 | 適用導線截面(mm2) | 主要尺寸(mm) | ||||
| M | D | L | A | B | ||
| SBG-S-M12B | 120~150 | 12 | 22 | 40 | 14 | 63 |
| SBG-S-M14B | 120~150 | 14 | 26 | 42 | 14 | 63 |
| SBG-S-M16B | 120~150 | 16 | 26 | 42 | 14 | 63 |
| SBG-S-M18B | 120~150 | 18 | 30 | 44 | 14 | 63 |
| SBG-S-M20B | 120~150 | 20 | 30 | 44 | 14 | 63 |
注：適用于園棒接線樁頭，與鋁導線的連接
