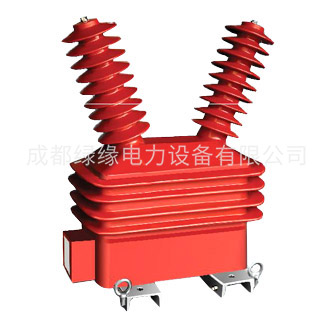

JDZXW-35G電壓互感器
一、產品簡介
JDZXW-35G電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50HZ，額定電壓35KV及以下戶外裝置的電力系統中，作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成，全封閉支柱式結構耐污染、耐潮濕。本互感器不需要特別維護，只需定期清理表面污物，由于互感器采用全封閉澆注絕緣，體積小、重量輕，適宜任何位置，任意方向安裝。互感器二次出線端子加有金屬保護罩密封。
JDZXW-35G電壓互感器變比參數
▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表
二、銘牌標志
電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：
第一個字母：J-電壓互感器；
第二個字母：D-單相；S-三相
第三個字母：J-油浸；Z-澆注；
第四個字母：數字-電壓等級（KV）。
例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。
額定一次電壓，作為互感器性能基準的一次電壓值。
額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。
準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
JDZXW-35G電壓互感器變比參數
▲產品符合標準GB1208-1997和IEC186之規定
▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出 | 極限輸出 | 額定絕緣水平(kV) |
| (VA) | (VA) | ||||
| JDZW-35 | 35/0.1 | 0.2 | 75 | 1000 | 40.5/95/200 |
| JDZXW-35G | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 75/100 | ||
| 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 30/30/100 | 2×500 |
